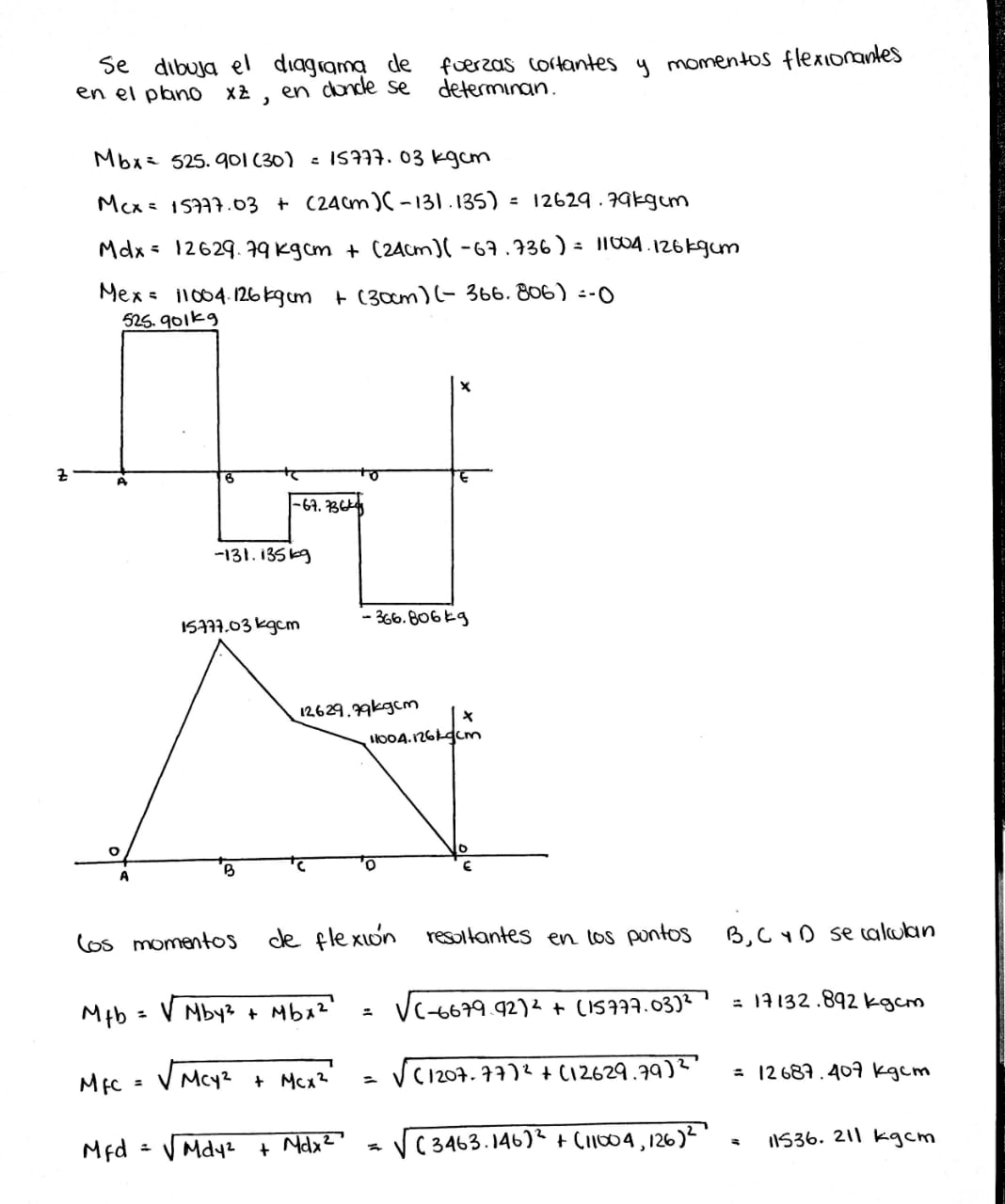

TALLER SOBRE ÀRBOLES Y EJES: Un eje recibe una potencia de 52 HP a 440 RPM mediante una polea B de 40 cms de diámetro, según un ángulo = 40° como lo indica la Figura. El 60% de la potencia lo transmite por medio de un engranaje C de 30 cms de diámetro, siendo α = 30° y el 40% restante mediante otro engranaje D de 20 cms de diámetro, con β = 35°. Ambos engranajes tienen ángulo de presión de 20º. En A y E existen rodamientos. El eje debe ser fabricado con un acero recocido de resistencia Sy = 3200 Kg/cm² y Su = 4300 Kg/cm², con chaveteros. Determinar el diámetro del eje a la resistencia mecánica, aplicando el código ASME, usando Kt = 1.3 y Kf = 1.4.
