La barra de acero ABC y la barra de bronce CD, del mismo diámetro de 36 mm, se encuentran unidas en el punto C, como se aprecia en la Figura 7. Determine, (a) la deflexión del punto C, (b) del punto D. RTA: (a) 2.95 mm, (b) 5.29 mm.

Imagen


Dos barras cilíndricas son unidas en B y cargadas como se indica en la Figura 6. La barra AB es de acero (E = 29x106 psi) y la barra BC de bronce (E = 15x106 psi). Determine la deformación total de la barra compuesta ABC. RTa: 11. 92x10−3 in

Imagen


El eslabón AB, indicado en la Figura 9, debe fabricarse con un acero cuya resistencia última a la tensión sea de 450 MPa. Determine el área de la sección transversal de AB para la cual el factor de seguridad es de 3.50. Suponga que el eslabón se reforzará de manera adecuada alrededor de los pasadores A y B. RTA: 𝐴𝐴𝐵 = 168.1 𝑚𝑚2.

Imagen

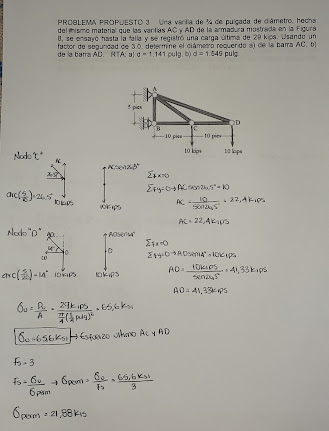

Una varilla de ¾ de pulgada de diámetro, hecha del mismo material que las varillas AC y AD de la armadura mostrada en la Figura 8, se ensayó hasta la falla y se registró una carga última de 29 kips. Usando un factor de seguridad de 3.0, determine el diámetro requerido a) de la barra AC, b) de la barra AD. RTA: a) d = 1.141 pulg, b) d = 1.549 pulg.

Imagen


Un pasador AB de 25 mm de diámetro es colocado en dos formas diferentes bajo la misma carga de 50 kN: a simple corte, como lo indica la Figura 7 (a) y a doble corte como lo muestra la Figura 7 (b). Calcular el esfuerzo aplicado en cada caso. 𝑅𝑇𝐴:𝑎) 𝜏 = 102 𝑀𝑃𝑎 𝑏) 𝜏 = 51 𝑀𝑃𝑎

Imagen


Una barra cilíndrica de aluminio de diámetro 1.75 pulg está rígidamente sujeta entre una barra cilíndrica de bronce de 1.25 pulg de diámetro y otra de acero de 1.5 pulg de diámetro y cargadas como se indica en la Figura 4. Determinar el esfuerzo en cada material y definir si está a tensión o compresión. 𝑅𝑇𝐴: 𝜎𝑏𝑟 = 16.3 𝑘𝑝𝑠𝑖,𝜎𝑎𝑙 = 2.08 𝑘𝑝𝑠𝑖,𝜎𝑎𝑐 = 5.66 𝑘𝑝𝑠𝑖.

Imagen
